Jinsheng Mist Forest-High Pressure Mist System je jedním z předních výrobců a dodavatelů mlhových jednotek pro průmyslové prostředí v Číně. Pokud se chystáte na velkoobchodní prodej levné mlhové jednotky pro průmyslové prostředí vyrobené v Číně, vítáme vás a získejte bezplatný vzorek z naší továrny. Všechny přizpůsobené produkty mají vysokou kvalitu a nízkou cenu.

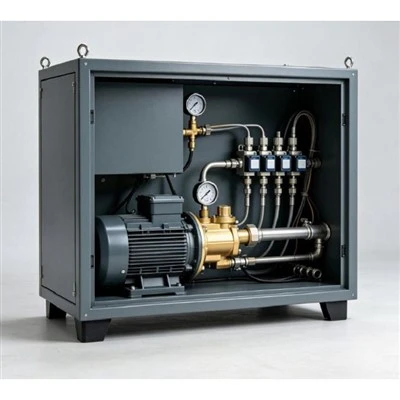

Jednotka průmyslového prostředí Fog Unit je zabalená jednotka vysokotlakého{0}}vodu pro průmyslové aplikace zamlžování. Přivádí filtrovanou a tlakovou vodu do zamlžovacích potrubí a rozprašovacích trysek z centralizované sestavy čerpadla.
Jednotka integruje vysokotlaké{0}}čerpadlo, motor, filtraci, tlakové-komponenty, vodní přípojky a elektrické ovládací prvky na společném rámu. Průtok čerpadla, pracovní tlak a kapacita motoru se volí z požadavku na trysku, provozních zón, podmínek dodávky vody a elektrických požadavků na místě.
Konfigurace klíče
Vysokotlaké-čerpadlo:Čerpadlo dodává průtok a tlak požadovaný připojenou mlhovací sítí. Kapacita se volí z celkového průtoku trysek pracujících ve stejnou dobu.
Filtrace vody:Filtrační stupeň upravuje přiváděnou vodu předtím, než vstoupí do vysokotlakého-okruhu. Výběr filtru je založen na kvalitě vody, požadavcích na trysky a specifikované konfiguraci systému.
Ovládání tlaku:Komponenty pro řízení tlaku- regulují přívod vody podle požadovaného provozního tlaku. Zvolená konfigurace zohledňuje tlakové ztráty přes filtry, potrubí, ventily a armatury.
Elektrické ovládání:Řídicí sekce řídí provoz čerpadla a řazení systému. Uspořádání ovládání může podporovat jedno-zónové nebo více{2}}zónové zamlžování podle požadavků instalace.
Technické specifikace
|
Parametr |
Specifikace |
|
Typ produktu |
Jednotka mlhy pro průmyslové prostředí |
|
Typ čerpadla |
Vysokotlaké{0}}vícestupňové{1}}odstředivé čerpadlo / trojité plunžrové čerpadlo |
|
Pracovní tlak |
70 barů (přibližně . 1 000 psi); konfigurovatelný až do 140 barů |
|
Průtok čerpadla |
30 l/min; škálovatelné od 10 do 150 l/min podle celkové potřeby trysky |
|
Výkon motoru |
7,5 kW (10 HP); vybírá se podle výkonu čerpadla |
|
Přívod vody |
G 3/4" vnitřní závit; konfigurováno pro připojení na místě |
|
Filtrace |
Dvoustupňová{0}}filtrace: 5-mikronový předfiltr a 1mikronový přesný filtr |
|
Průtok tryskou |
0,03–0,12 l/min na trysku při jmenovitém tlaku |
|
Množství trysek |
Nakonfigurováno podle požadavků systému; typický rozsah 100–500 trysek |
|
Mlžné zóny |
1–4 nezávislé zóny; rozšiřitelné podle konfigurace systému |
|
Režim ovládání |
Manuální / Automatické řízení PLC / Sekvenční řazení zón |
|
Elektrické napájení |
380 V / 50 Hz / 3-fázové; nakonfigurován podle požadavků webu |
|
Instalace |
Běžná balená jednotka namontovaná na -skluzném rámu- |
Výběr systému
Průtok čerpadla
Vypočítejte kombinovaný průtok všech trysek pracujících současně. Z tohoto požadavku spolu s tlakovou ztrátou rozvodu se stanoví požadovaný výkon čerpadla.
Pracovní tlak
Specifikujte požadovaný provozní tlak na zamlžovacím systému. Provoz čerpadla se volí po zohlednění požadavku na trysku a tlakové ztráty ve vodním okruhu.
Množství trysek
Množství trysek a individuální průtok určují celkovou potřebu vody. Tyto hodnoty by měly být potvrzeny před dokončením výkonu čerpadla a výkonu motoru.
Konfigurace zóny
Samostatné provozní oblasti mohou být uspořádány jako nezávislé zóny zamlžování. Zónové množství ovlivňuje rozvod vody, regulační ventily a provozní sekvenci.
Průmyslové aplikace
Výrobní oblasti:Dodává tlakovou vodu do zamlžovacích sítí instalovaných v definovaných výrobních nebo zpracovatelských oblastech. Umístění trysek a průtok se volí podle požadovaného pokrytí.
Oblasti manipulace s materiálem:Podporuje lokalizované zamlžování kolem míst nakládky, vykládky a převozu materiálu, kde rozložení distribuce sleduje provozní oblast.
Sklady a skladové prostory:Centrální čerpací jednotka může zásobovat několik rozvodů obsluhujících skladovací nebo manipulační prostory s různými provozními požadavky.
Otevřené průmyslové prostory:Poskytuje tlakovou vodu pro prodloužené venkovní zamlžovací potrubí. Kapacita čerpadla je určena z požadavku na trysku, délky potrubí a vypočtené tlakové ztráty.
Požadavky na instalaci
Vodovod
Před dokončením konfigurace čerpadla a filtrace ověřte zdroj vody, vstupní tlak, dostupný průtok, teplotu a kvalitu vody.
Rozložení potrubí
Průměr a vedení potrubí by měly odpovídat celkovému průtoku, provoznímu tlaku, délce potrubí a počtu aktivních zón.
Elektrické napájení
Napětí motoru, frekvence, fáze a instalovaný výkon by měly odpovídat dostupnému elektrickému napájení na místě.
Umístění zařízení
Nainstalujte jednotku na stabilní základnu s dostatečným volným prostorem kolem čerpadla, filtrace a ovládacích součástí pro kontrolu a servisní přístup.
Výroba a kontrola
Sestava rámu:Čerpadlo, motor, filtrace, regulace tlaku- a elektrické komponenty jsou sestaveny na společném rámu podle zadané konfigurace systému.
Kontrola připojení:Přívod vody, výstup a přípojky regulace tlaku-jsou kontrolovány podle zvolených velikostí přípojek a uspořádání systému.
Funkční testování:Činnost čerpadla, tlaková odezva, regulační funkce a průtok vody jsou kontrolovány při výstupní kontrole.
Ověření specifikace:Dokončená jednotka je před odesláním posouzena s ohledem na specifikovaný průtok čerpadla, pracovní tlak, kapacitu motoru, filtraci, elektrické napájení a konfiguraci zóny.
Informace o zadávání zakázek
Údaje o mlžení:Uveďte množství trysek, průtok jednotlivých trysek, požadovaný pracovní tlak a počet trysek pracujících současně.
Provozní rozvržení:Uveďte počet zamlžovacích zón, přibližné uspořádání potrubí a vzdálenost mezi čerpací jednotkou a provozními oblastmi.
Nástroje webu:Potvrďte dostupný tlak vody, zdroj vody, vstupní připojení, napětí, frekvenci a fázi.
Provozní podmínky:Specifikujte provozní dobu, místo instalace, okolní podmínky a požadovanou sekvenci ovládání.
Tyto detaily projektu poskytují základ pro dimenzování čerpadla, výběr motoru, konfiguraci filtrace a specifikaci elektrického ovládání.
FAQ
Otázka: Jak se volí průtok čerpadla?
A: Průtok čerpadla se vypočítává z kombinované potřeby vody trysek pracujících ve stejnou dobu. Tlakové ztráty potrubí a komponent jsou zahrnuty do výpočtu výkonu čerpadla.
Otázka: Jak se určuje požadovaný pracovní tlak?
Odpověď: Pracovní tlak je založen na požadavcích zvolené trysky a tlaku potřebném k dodávání vody kompletní distribuční sítí.
Otázka: Může jedna jednotka zásobovat více zamlžovacích zón?
A: Ano. Centralizovaná čerpací jednotka může zásobovat více zón, když je kapacita čerpadla, rozvod vody a ovládání zón dimenzováno pro požadovanou provozní sekvenci.
Otázka: Jaké informace o vodě jsou vyžadovány pro výběr?
Odpověď: Před výběrem komponent filtrace a čerpadla by měly být potvrzeny zdroje vody, vstupní tlak, dostupný průtok, teplota a kvalita vody.
Otázka: Jaká elektrická data jsou požadována?
Odpověď: Před dokončením konfigurace elektrického ovládání by mělo být zajištěno napětí motoru, frekvence, fáze a dostupné napájení.
Otázka: Co by mělo být součástí poptávky?
Odpověď: Uveďte množství a průtok trysky, požadovaný tlak, počet zón, podmínky přívodu vody, přívod elektřiny a přibližné uspořádání instalace. Tyto informace umožňují přizpůsobení konfigurace jednotky projektu.
